PDH光接口盤
概述

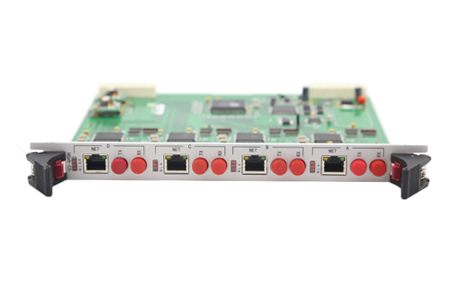

G3-4PDH盤提供四組PDH光接口，從下往上的A、B、C、D光接口，每個光接口可處理1個百兆以太網接口和5組E1接口，其中E1接口可直接落在本地使用，也可交叉至匯聚盤ETH-USER、STM-4等總線盤上。
根據E1業務是否可通過背板總線交叉到其他槽位的SDH接入盤或者MSCP-21E1/42E1盤上，PDH盤分為兩種型號：PDH-A型和PDH-B型，其中PDH-B型板支持其20路E1通過Telecom bus總線上下ODXC盤，實現在SDH系統上的傳輸；PDH-A型可通過跳線到MSCP-21E1/42E1盤實現在SDH系統上的傳輸。
功能特點
G3-4PDH盤提供4組5E1+100M線速以太網的PDH接入，通過2組155M的Telecom-BUS背板總線分別與主盤的ODXC盤和備盤的ODXC盤連接；
分為G3-4PDHA型：PDH接口的E1透傳口在本盤后背板直接落地，只有電話用的E1通道匯聚到16E1DXC盤；
G3-4PDHB型：PDH接口的E1透傳口在匯聚到ODXC盤，電話用的E1通道匯聚到16E1DXC盤；
4PDH盤提供四套PDH光纖接入，遠端可以接IDM-120N、IDM-240N、IDM-30AN、IDM-30EN、IDM-ENT448等設備；
