IDM-MINI綜合業務復用設備
概述：
IDM-MINI綜合業務復用設備采用獨立結構,在1組E1或光纖傳輸通道上可同時傳輸8+1路64K或n×64K語音、數據業務。通過將10Base-T以太網、話路、V.35、V.24等業務轉化為E1數據流,在E1通道或光纖通道上傳輸。適合于通過光纖、微波、DDN 專網等信道將接口的工作距離進行延伸，也可作為電話光端機�？梢院推渌盗械�復用設備組成各種網絡，如鏈型網、星型網、樹型網等綜合網絡；
IDM-MINIO在IDM-MINI基礎上將E1傳輸轉換為光纖傳輸，適合專網自備光纖線路通道的語音數據接入，IDM-MINI集中型可以配置10個用戶插盤，每個插盤支持業務與IDM-MINI單板型相對應；
產品特性：
E1傳輸、光傳輸可選；
20多種業務接口卡任意選配；
可與IDM系列產品配合組網應用；
提供強大的線路運行聲光告警指示功能；
豐富的用戶接口，提供8路64K語音、數據和1路N*64K業務接入；
技術規格：
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
收/發波長 |
1310nm/1550nm |
|
|
發光功率 |
-3～-11dBm |
接收靈敏度 |
優于-36dBm |
|
傳輸距離 |
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×2.048Mbps（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz～3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
EM2/4線接口
|
音頻范圍 |
300Hz～3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC-48V |
整機功耗 |
≤50W |
環境條件
|
工作溫度 |
0ºC～40ºC |
相對濕度 |
≤90%（無凝結） |
產品尺寸
|
長度*深度*高度 |
495*307*47(mm) |

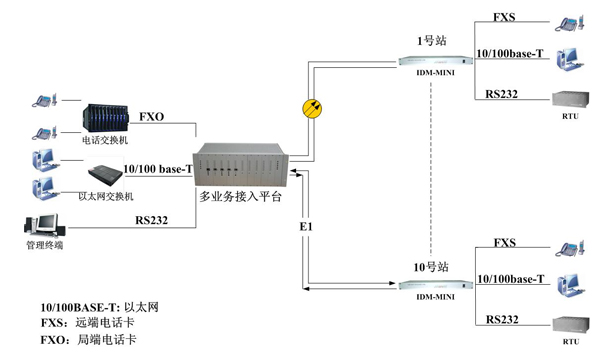

應用示例：
|
型號
|
功能簡述
|
|
IDM-TDE設備采用獨立結構,在1組E1上傳輸2路語音
|
|
|
1組E1透明傳輸接口，采用19英寸1U標準機箱，4個通用插槽，1個擴展插槽。可以提供8+1路64K或n×64K用戶接口，可以可以根據需要任意配置20多種接口卡。
|
|
|
1組E1透明傳輸接口，采用19英寸1U標準機箱，15個通用插槽�？梢蕴峁�30路64K用戶接口，可以根據需要任意配置20多種接口卡。
|
|
|
1組E1透明傳輸接口，30路電話接口
|
|
|
4組E1透明傳輸接口，120路電話接口，本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸的可靠性。
|
|
|
完成最大8個E1信號處理的PCM復用設備,采用19英寸6U標準機箱，13個插槽(2個CMU槽、8個USER槽、2個PRU槽、1個擴展槽）�？梢蕴峁�240個用戶接口，用戶盤可以根據需要任意配置20多種接口卡。
|
|
|
完成最大24路E1信號處理的PCM復用設備,采用19英寸6U標準機箱，15個插槽（6個CMU槽、6個USER槽、2個PRU槽、1個擴展槽）可以提供180路64K+24路n×64K的用戶接口，用戶盤可以根據需要任意配置20多種接口卡。
|
|
